Nouvel outil lumière naturelle !

Nouvel outil lumière naturelle : lES OBJECTIFS

Dans le cadre d’un important plan d’actions en gestion énergétique des bâtiments, les équipes Bluetek ont révisé l’outil de calcul de lumière naturelle, accessible en ligne, afin que la nouvelle édition intègre :

• les critères énoncés par la nouvelle norme EN 17 037,
• les fondamentaux qui sont exposés dans le guide de l’éclairage naturel zénithal réalisé en collaboration avec l’Ademe et le Syndicat de l’Éclairage,
• des optimisations ergonomiques (comme par exemple le ciblage premier de vos besoins et des pictogrammes informatifs).

Cette nouvelle version tient compte également de réalités architecturales issues d’études menées sur le terrain par nos équipes.

Avec ce nouvel outil, vous êtes aujourd’hui en mesure de challenger des résultats et de faire des choix en fonction de la réalité configurationnelle de votre bâtiment.

Tout en profitant des conseils de Bluetek, vous pouvez (sans inscription et en ligne) :

• réaliser des calculs et conserver des résultats complets via des pages au design intégralement révisé,
• vous servir des calculs dans un mode inversé en prenant en compte un bâtiment existant.

À cela s’ajoute des fonctionnalités comme une demande d’étude approfondie, une demande de devis ou l’envoi de l’étude à un tiers par e-mail.

Ce nouveau principe de calcul est aussi intéressant dans le fait qu’il permette d’optimiser les lanterneaux de grandes dimensions comme les voûtes, sous-entendu un critère économique non négligeable.

Nouvel outil lumière naturelle : la preuve par l’exemple

nouvel outil lumière naturelle : la preuve par l'exemple

Tenons simplement compte du seuil minimal préconisé de 300 lux pendant 50 % du temps sur 90 % de la surface.

Le processus s’articule suivant 4 onglets (afin d’affiner votre recherche sachez qu’il vous est possible de revenir en arrière à toutes les étapes) :

• description du bâtiment,
• sélection des produits,
• simulation,
• récapitulatif des résultats.

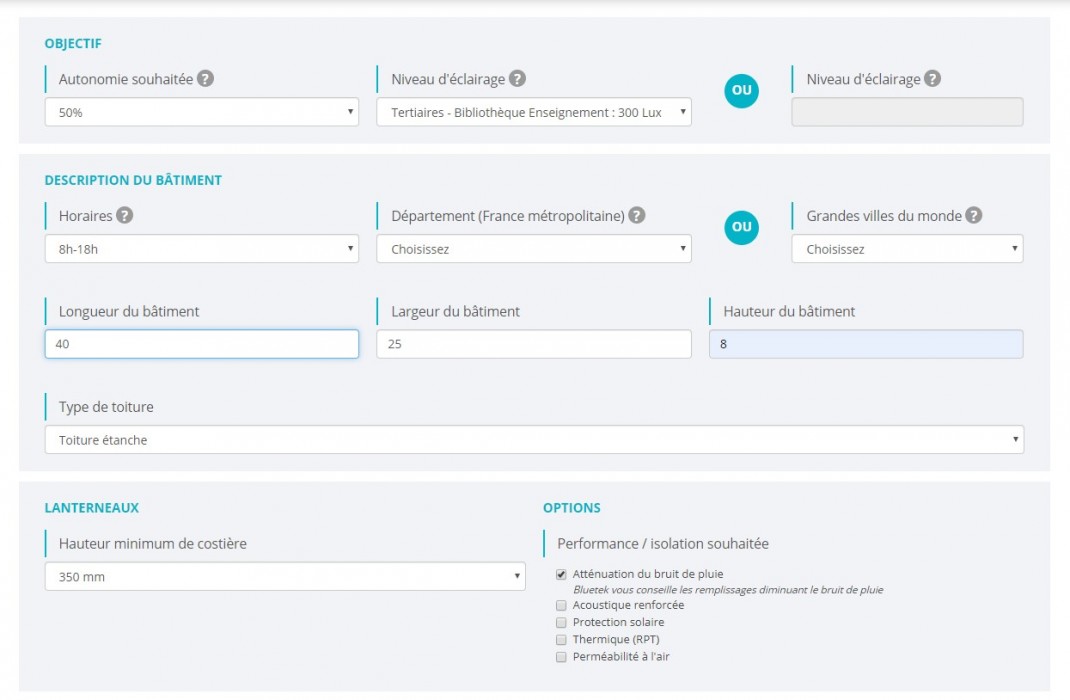

Prenons l’exemple d’un bâtiment tertiaire, situé en Indre-et-Loire, dont le personnel travaille entre 8h et 18h. La construction fait 40 X 25 X 8 mètres et est prévue avec une toiture étanche, et des costières de lanterneaux qui font prévisionnellement une hauteur minimum de 350 mm.

L’atténuation du bruit de pluie est prévue d’office dans le calcul (mais il est bien sûr possible de retirer cette option).

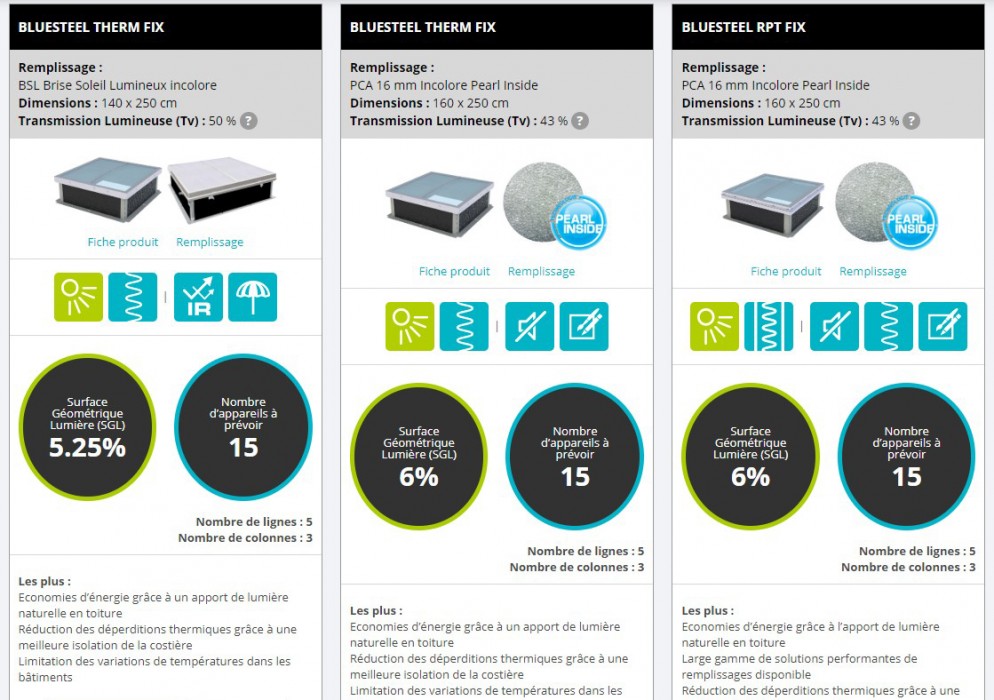

Dans une nouvelle étape, l’outil de calcul de lumière naturelle vous renseigne sur différentes solutions, en voûtes ou en lanterneaux ponctuels, tout en vous apportant déjà des indications précises comme le nombre d’appareils à prévoir en toiture. Les différents résultats vous laissent donc le choix entre :

• le type de lanterneau (ponctuel ou filant),
• la performance isolante,
• le remplissage,
• les options.

Vous optez pour la gamme Bluesteel RPT Fix avec un remplissage par microbilles de verre Pearl Inside et sélectionnez cette solution.

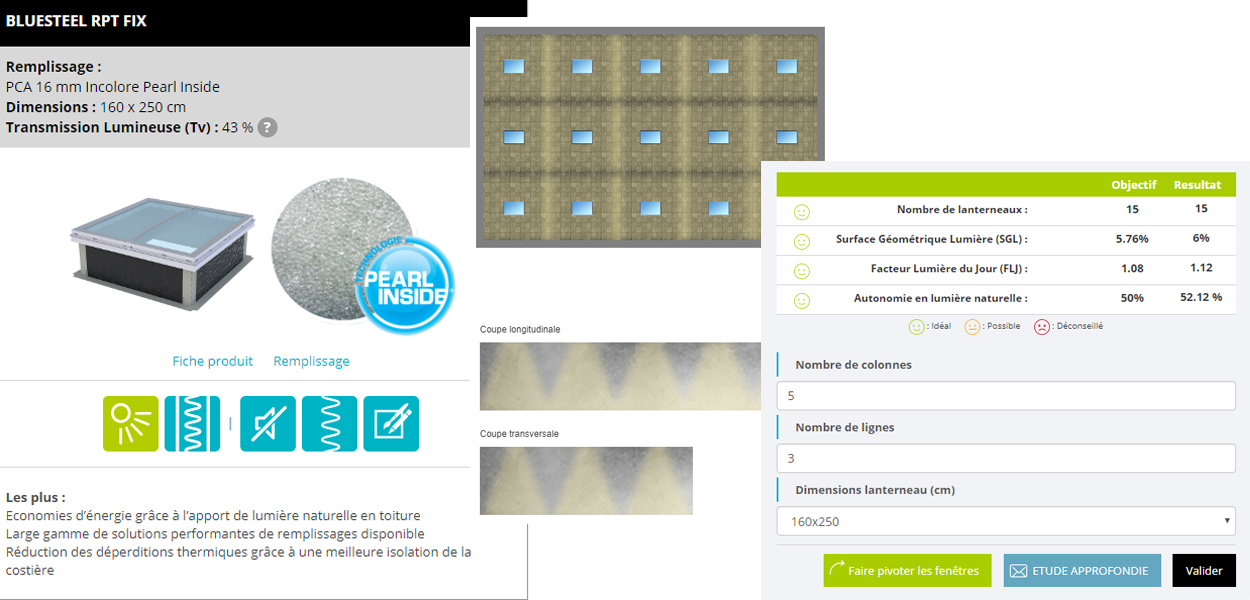

Ce choix vous amène à une simulation détaillée pour ce bâtiment comprenant objectifs et résultats, soit :

• le nombre de lanterneaux, dans ce cas de figure, 15 appareils,
• la Surface Géométrique Lumière (SGL), soit 6 % (alors que l’objectif était de 5,76 % pour l’obtention de 300 lux 50 % du temps),
• le Facteur Lumière du Jour (FLJ) de 1,12, soit un résultat le plus proche possible de 1,08 (objectif de départ),
• l’autonomie en lumière naturelle qui, à 52,12 %, est supérieur de 2,12 points à l'objectif de départ de 50 %.

Cette simulation vous permet encore une interaction avec :

• la disposition des appareils (nombre de colonnes et de lignes visibles en plan et en coupes sur la schématisation de la simulation),
• la taille des lanterneaux.

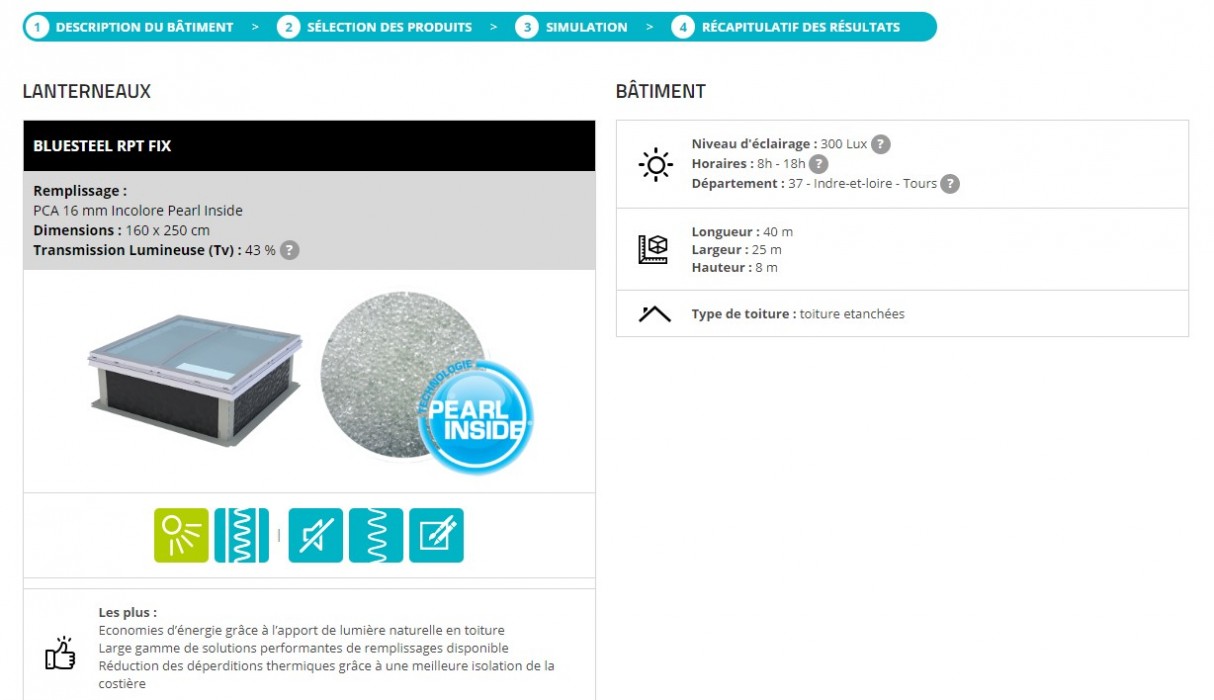

La validation vous amène au dernier onglet du calcul, soit le récapitulatif des résultats qui croise vos données avec les solutions apportées par l’outil Bluetek… en seulement quelques clics !

Cette dernière étape vous permet :

• d’officialiser éventuellement votre calcul par une demande de devis si vous le désirez,
• de télécharger le PDF,
• d’envoyer le résultat tout simplement par e-mail à une tierce personne.

N’hésitez pas à tester ce nouvel outil d’éclairement naturel, efficace et gratuit !

> Démarrer un calcul en vous rendant sur la page nouvelle étude Bluetek

> En savoir plus sur la lumière naturelle

> En savoir plus sur le GIF Lumière

NB : cet outil de calcul d'éclairement naturel vous permet d'optimiser les besoins en lumière naturelle de vos bâtiments. Vous pouvez soit calculer le nombre de lanterneaux nécessaires pour atteindre un objectif d'éclairement naturel, soit obtenir les valeurs d'éclairement à partir d'un nombre de lanterneaux donnés. Tous ces résultats sont donnés à titre indicatif et ne remplacent en aucun cas une étude réalisée par un cabinet certifié.
