Rénovation Fondation Ildys : des lanterneaux à la pointe de la technologie
Toiture Fondation Ildys FR-29 Roscoff - février 2021



RÉNOVATION FONDATION ILDYS : DES LANTERNEAUX À LA POINTE DE LA TECHNOLOGIE



La Fondation Ildys est un lieu de Soins de Suite et de Réadaptation (SSR) pour enfants et adultes. Le site est situé sur la presqu’île le Perharidy à Roscoff en Bretagne. Avec des équipements à la pointe des technologies modernes (télémédecine, imprimante 3D, chambres domotisées, équipements sportifs...), la fonction du maître d’ouvrage était attendue pour une rénovation de toiture en adéquation avec l’environnement. En 2021, les travaux de réhabilitation d’une des ailes de la Fondation ont donc été à la hauteur.

La société S.E.O. (Groupe Asten), située à une soixantaine de kilomètres, est intervenue pour la rénovation intégrale de la toiture du bâtiment numéro 16. L’étanchéité a été refaite et les lanterneaux changés par des appareils de facture Bluetek, soit :



Les appareils sont tous munis de châssis à Rupture de Pont Thermique. Ils sont équipés d’un polycarbonate alvéolaire (PCA) incolore technologie Pearl Inside (intégrant des microbilles de verre) d’une épaisseur de 20 mm. Les costières sont laquées à l’intérieur en blanc RAL 9010, tout comme les barreaudages 1200 joules.

Ces options confèrent via le panel de lanterneaux en toiture une amélioration du confort thermique par une isolation renforcée (tout comme une minoration des déperditions), un confort acoustique et esthétique grâce au PCA et à la finition laquée.

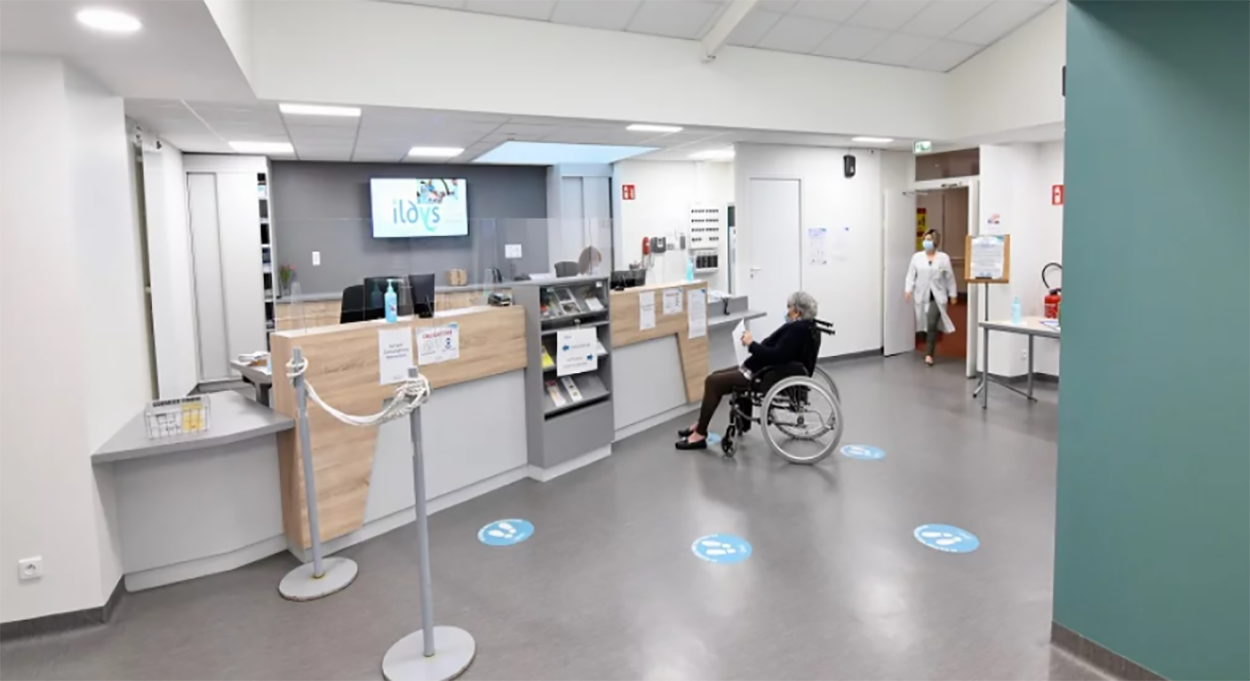

Fondation Ildys 29 Roscoff Finistère

(Source site web Fondation Ildys - mars 2022)



L’asservissement des 4 DENFC Bluesteel RPT à énergie électrique a été étudié afin d’être le plus fonctionnel possible. Il permet un pilotage quasi automatisé grâce à :

  • 2 coffrets Hyperion NF 10A,
  • 4 interrupteurs,
  • 2 modules de début de ligne et 2 modules de fin 10A et leurs boîtiers rouges,
  • 4 boîtes rouge 960°C,
  • 2 OSM Hyperion,
  • 2 boutons de réarmement RAZ.
  •

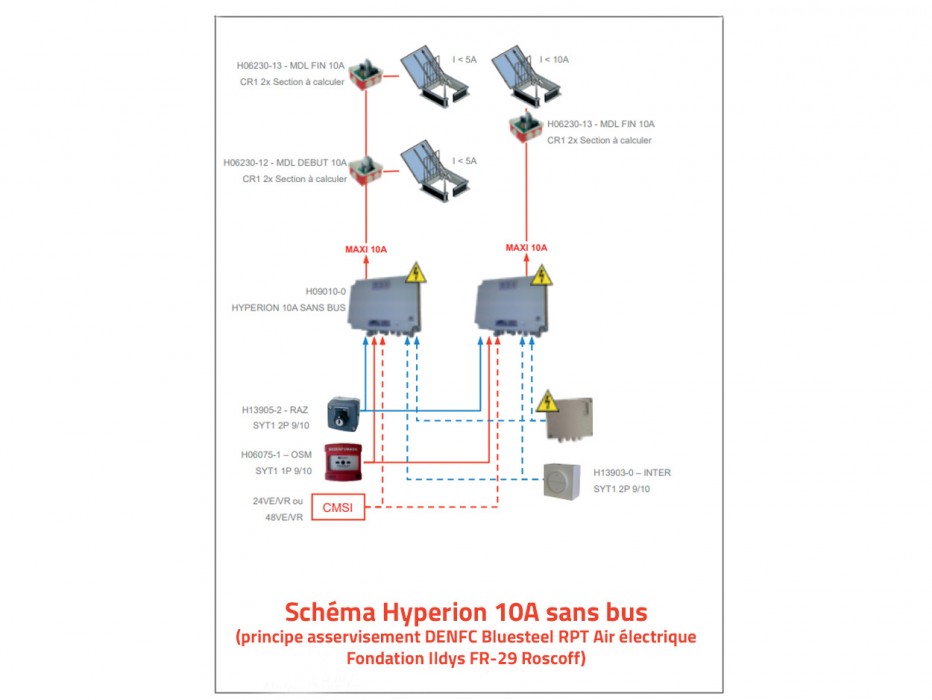

Voici le schéma de principe de cette installation.

Schéma d'installation asservissements Ildys Roscoff

(Adaptation extrait catalogue 2022 « Asservissement et pilotage » - page 44)



En conclusion, il s’agit d’une solution globale permettant de bénéficier d’un bel apport en lumière naturelle dans un bâtiment tertiaire, avec une possibilité de ventiler quotidiennement tout en contribuant à la préservation de la sécurité des biens et des personnes.



  • Maître d’Ouvrage : Fondation Ildys / Roscoff (FR-29) / Contact : Jean-Pierre Sciou - Responsable Agence et Marc Morin – Responsable des Services Techniques
  • Pose : Entreprise S.E.O.(Groupe Asten) / Brest (FR-29) / Contact : Patrick Le Goff – Dessinateur Métreur
  • Fourniture : Bluetek / Luynes (FR-37) / Contact : Laurent Texier – Responsable Commercial



Contact rédactionnel : Katia Schlich – Chargée de Communication et Animatrice de Communautés Web



Portfolio

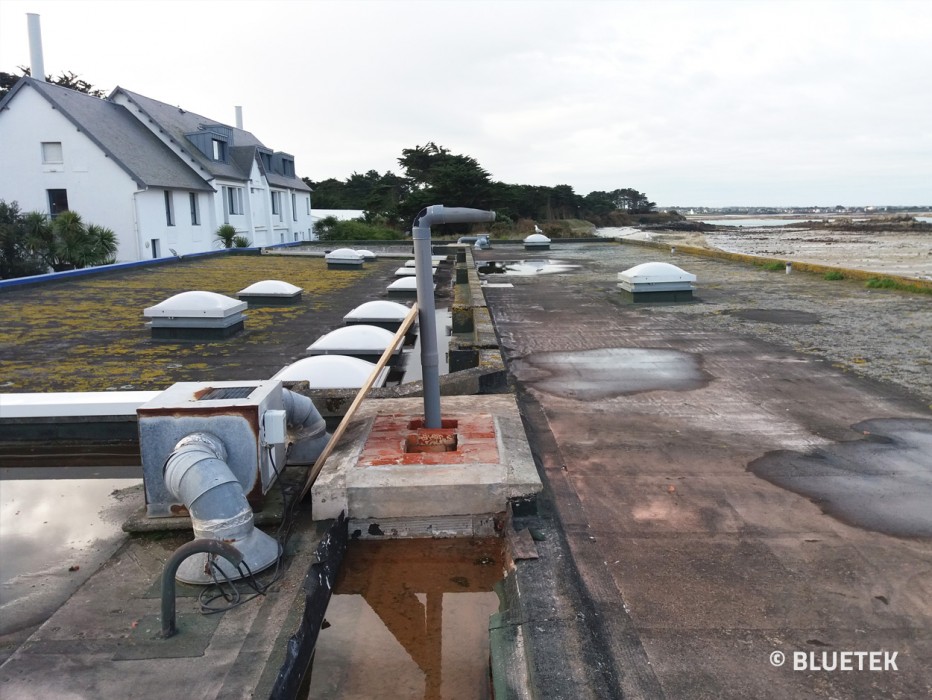

Toiture bâtiment n° 16 avant travaux Fondation Ildys Roscoff

(Toiture bâtiment n° 16 avant travaux Fondation Ildys - FR-29 Roscoff)

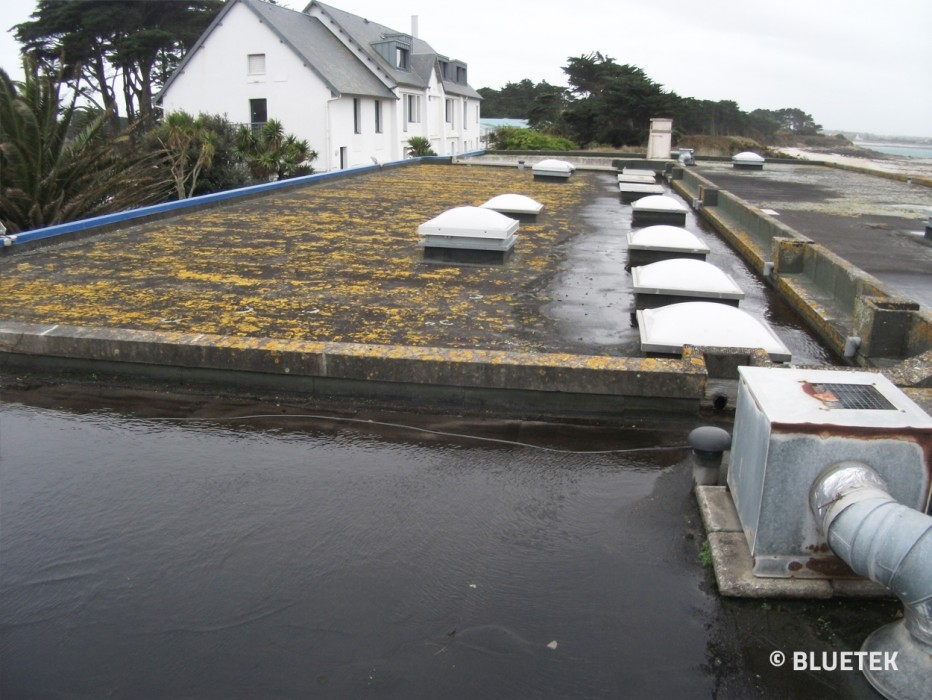

Lanterneaux avant travaux Ildys Roscoff

(Toiture bâtiment n° 16 avant travaux Fondation Ildys - FR-29 Roscoff)
